2018款北汽幻速S7原厂电路图资料下载

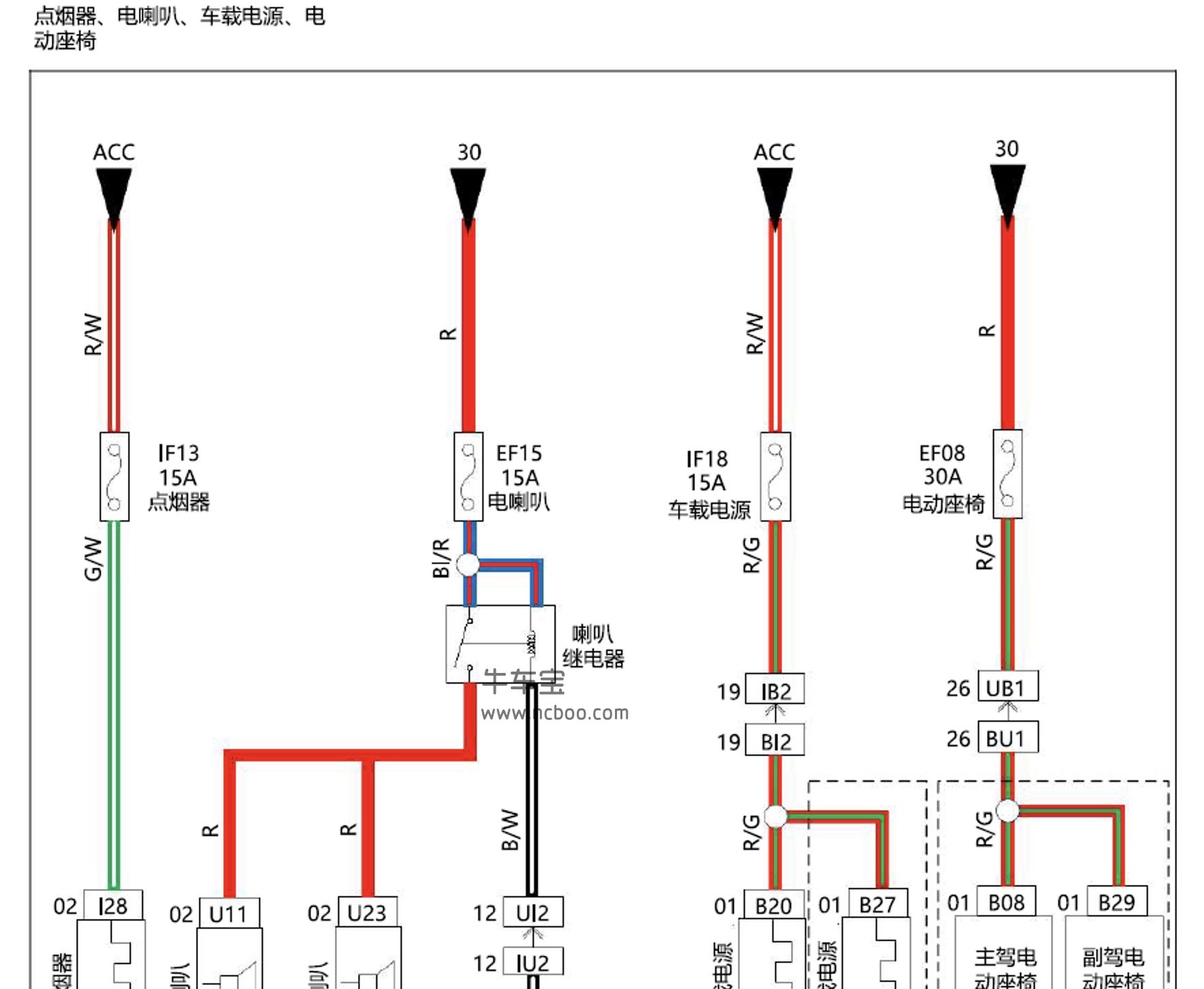

<p><strong>2018款北汽幻速S7原厂电路图目录</strong></p> <p>1.电路识图说明、 2.图标符号、 3.诊断及维修方法说明、 4.保险丝继电器、 5.线束布置图及插接器端子图、 6.搭铁点布置图、 7.系统电路。</p> <p>线束布置图及插接器端子图： TCU线束布置图、 TCU线束插接器端子图、 仪表线束布置图、 仪表线束插接器端子图、 发动机线束布置图、 发动机线束插接器端子图、 右前右后门线束布置图、 右前右后门线束插接器端子图、 后保险杠线束布置图、 后保险杠线束插接器端子图、 地板线束布置图、 地板线束插接器端子图、 左前左后门线束布置图、 左前左后门线束插接器端子图、 机舱线束布置图、 机舱线束插接器端子图、 背门转接线线束布置图、 背门转接线线束插接器端子图、 顶棚线束布置图、 顶棚线束插接器端子图</p> <p>系统电路： 360环视控制器、 ADAS控制器、 BCM、 CAN网络、 ECU、 EPB控制器、 EPS、 ESC、 T-BOX、 TCU、 中控、 人机交互界面、 位置灯，牌照灯、 供电系统、 倒车灯、 倒车雷达、 全景天窗、 制动灯、 娱乐系统、 安全气囊、 故障诊断口、 灯光开关，紧急报警灯开关、 点烟器，电喇叭，车载电源，电动座椅、 玻璃升降、 电动后视镜、 电动天窗、 电动调节大灯、 空调、 组合仪表、 起动系统、 转角传感器、 远光灯，雾灯，转向灯，日间行车灯、 门控、 阳光传感器，雨量传感器，ESC开关、 雨刮、 顶灯</p> <p><img alt="2018款北汽幻速S7原厂电路图资料下载" src="https://cos.ncboo.com/uploadfile/2019/1108/90e5c084bb70cae4f0e86822...
