大众夏朗自己动手更换天窗卷帘详细图文教程

自己动手 2019-10-27 10:01:23

十一出去玩天窗卷帘伸缩时出现卡顿收不回去现象,去4S店检查说是卷帘坏了,材料报价一千大几不含拆顶棚工时,回家找某宝自己研究,最后自己狠下决心挑战自己的动手能力,准备工具塑料拆装工具、T20内六花、套筒、刀子、铁丝粗细的平口螺丝刀,因每天还有事情处理断断续续两天才搞完,因为一个人操作照片拍的不好也不全,拍照只是为了方便安装,各位狼友勿喷,看看就行,图个乐子。

先从控制面板开始,很好拆,一定要用拆面板的塑料工具,要不全是痕迹

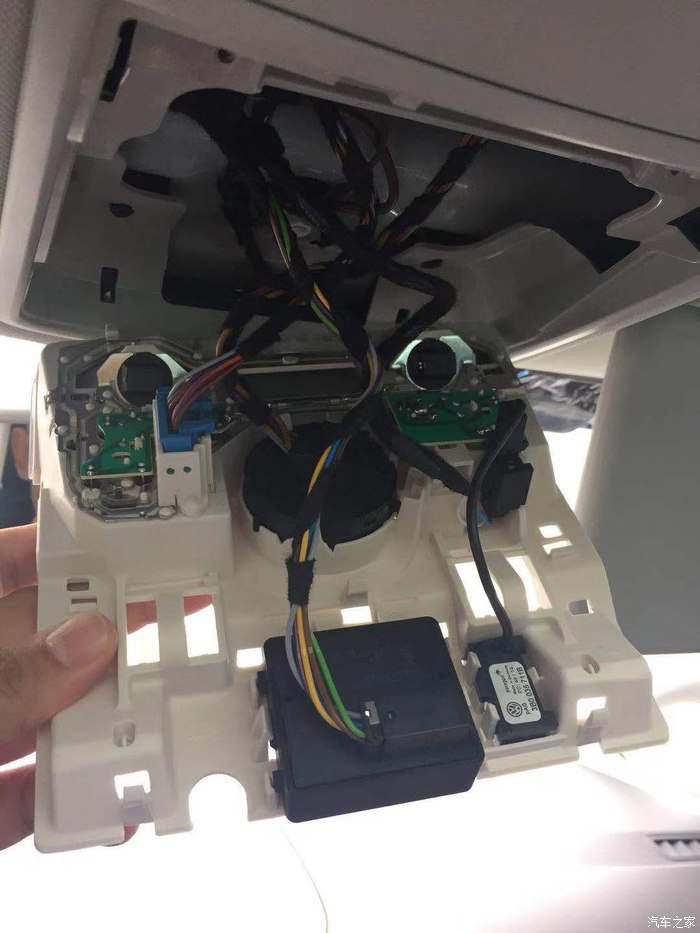

面板下来了

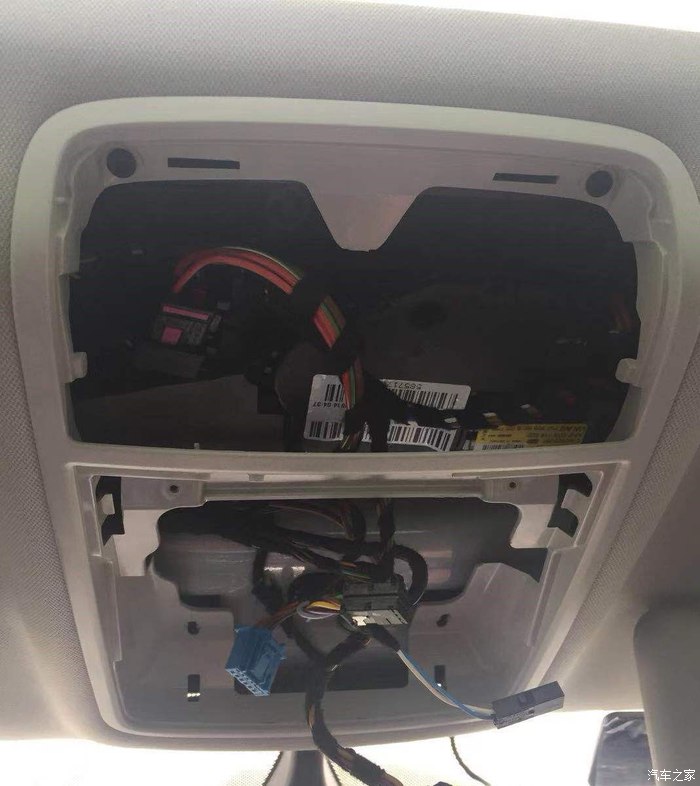

这有四个螺丝

最左边螺丝有个帽,用刀片顶边就撬开了

螺丝下来后,底座有个拐弯不要拽,顺着劲就下来了

这个上面有个帽子确实让我废了很大劲,

前排和后排一样

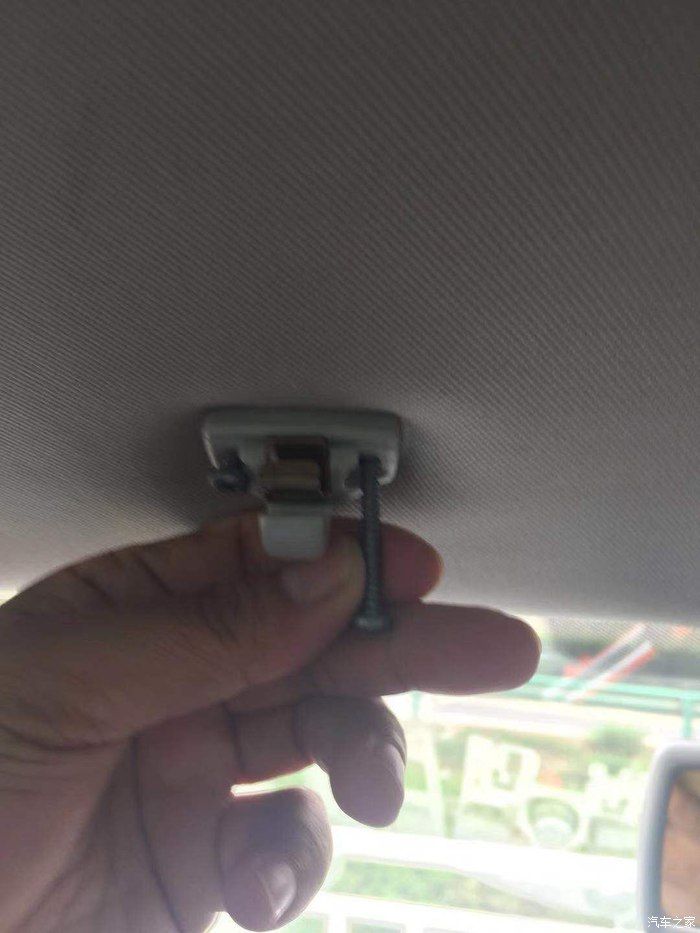

是塑料底座

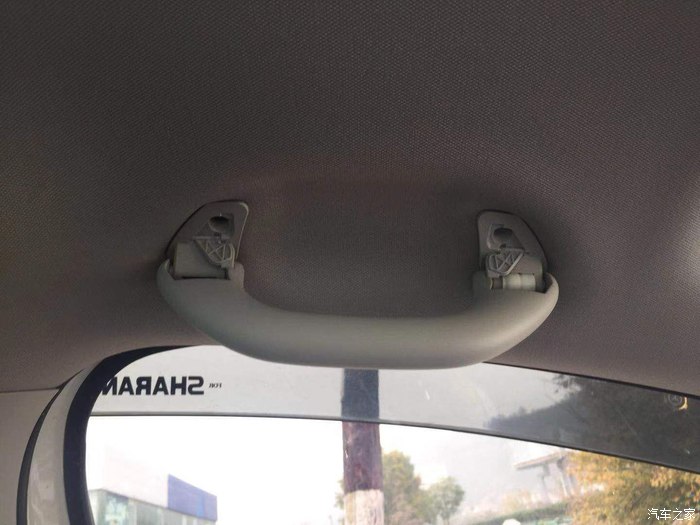

副驾驶扶手,上套筒就行

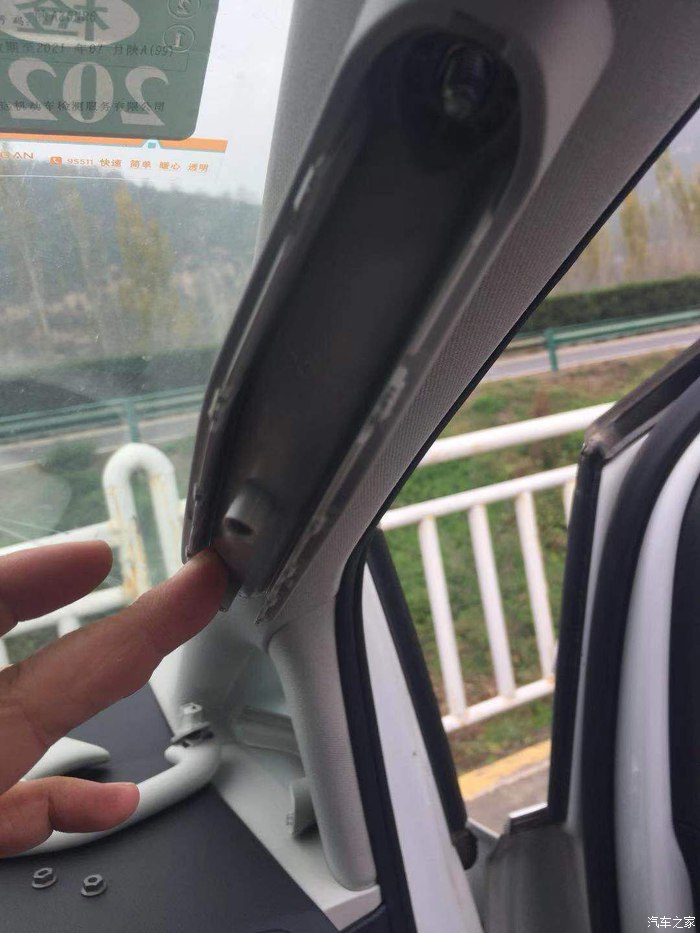

安全气囊标识处的卡子是倒刺的钢卡比较难卸

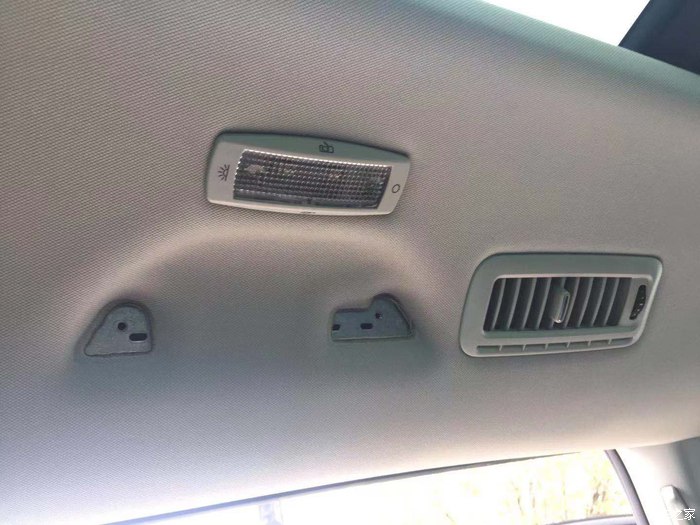

第二排扶手底座与前后不一样

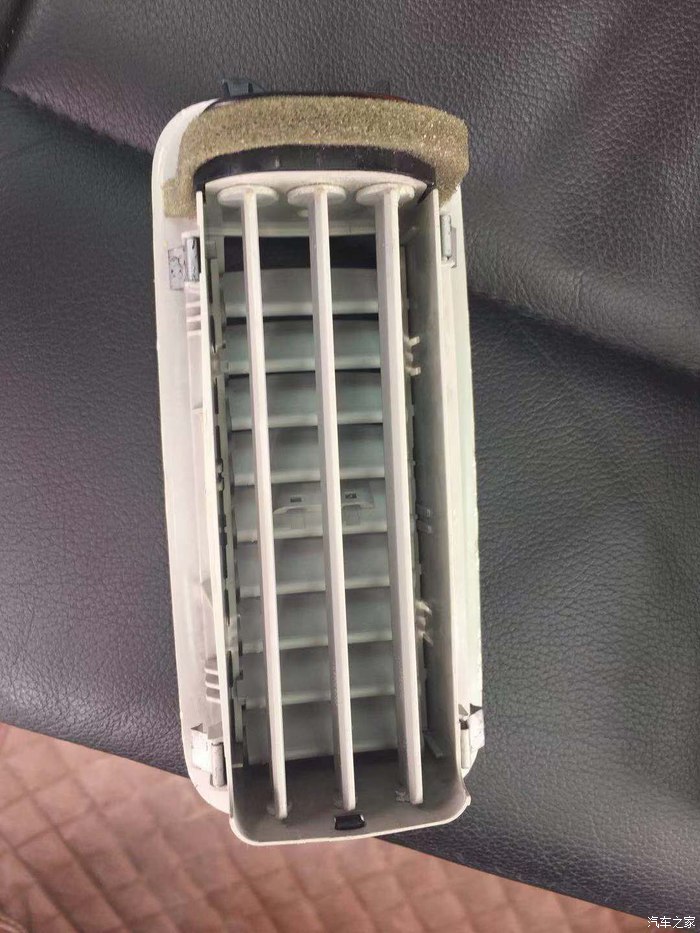

空调出风口

这家伙也让我卸了半天,有五个钢卡,一定要从没有拨轮方向起

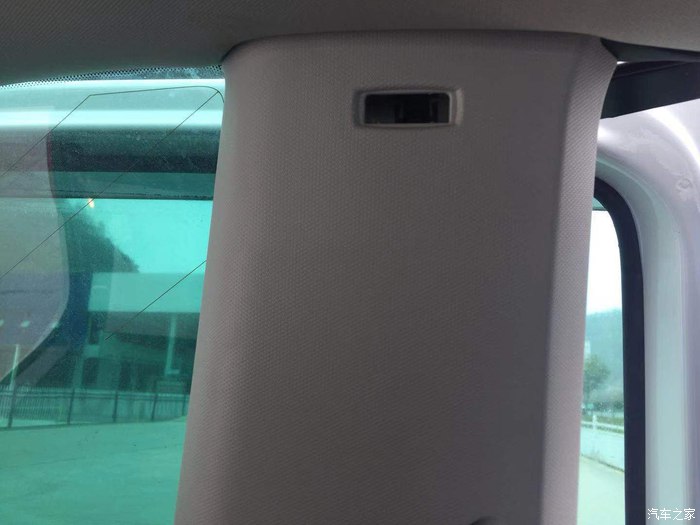

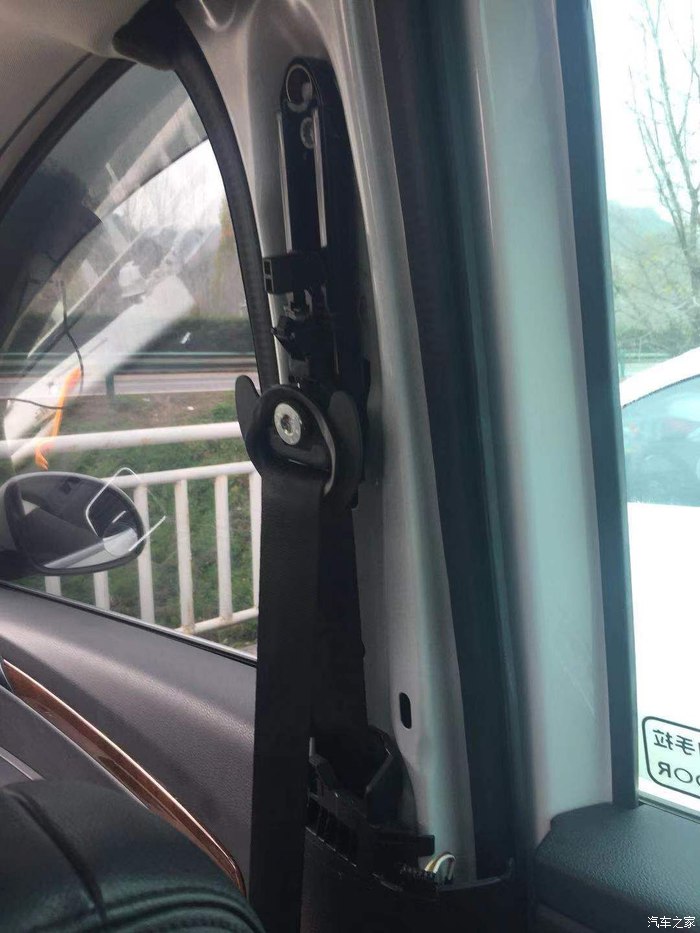

b柱从下起,起这看着就行,慢慢

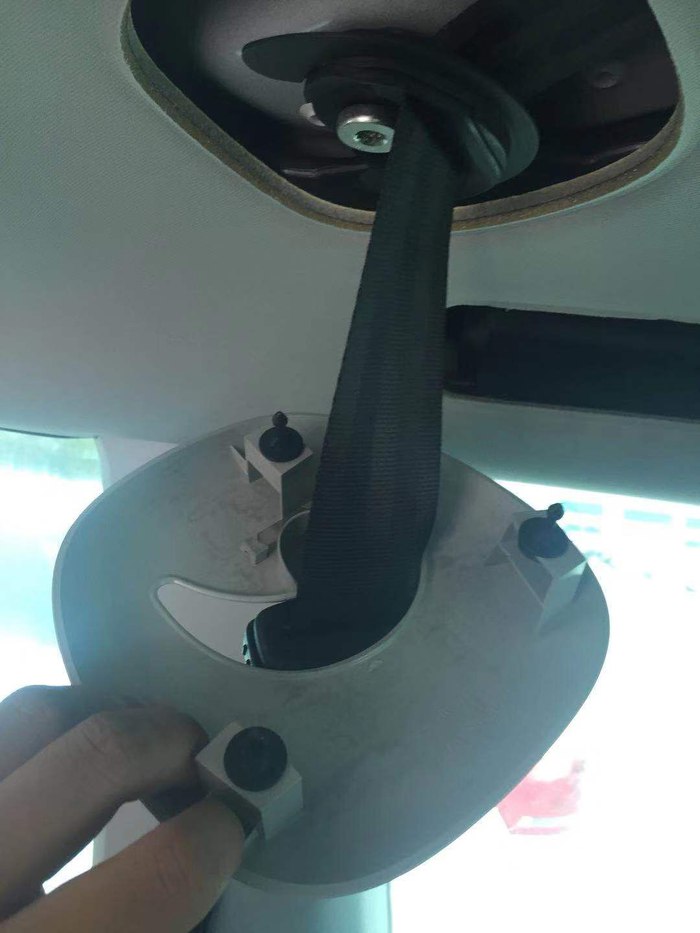

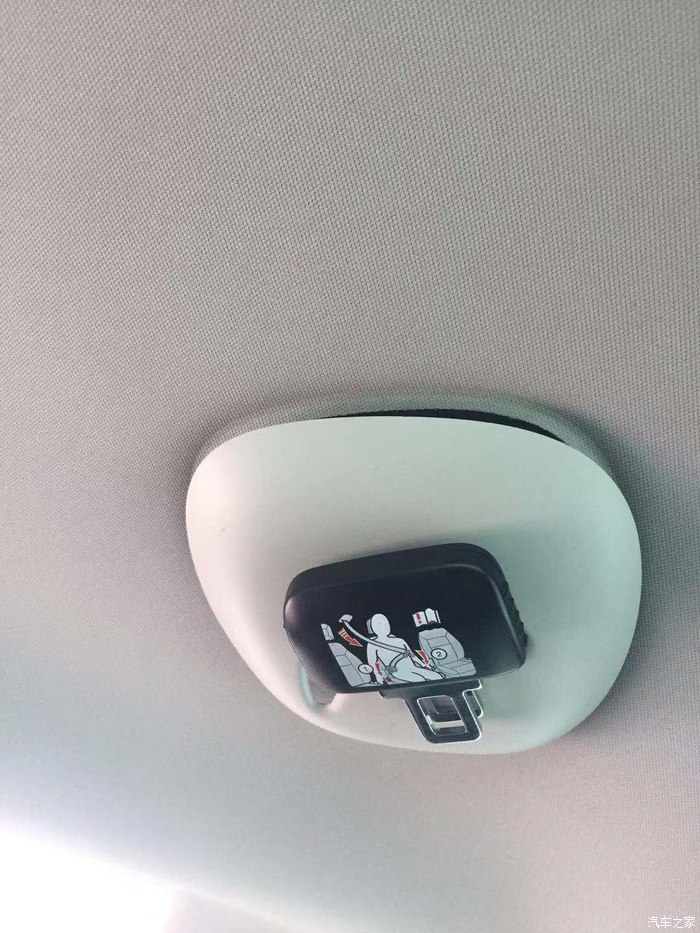

二排中间安全带

就三个卡子

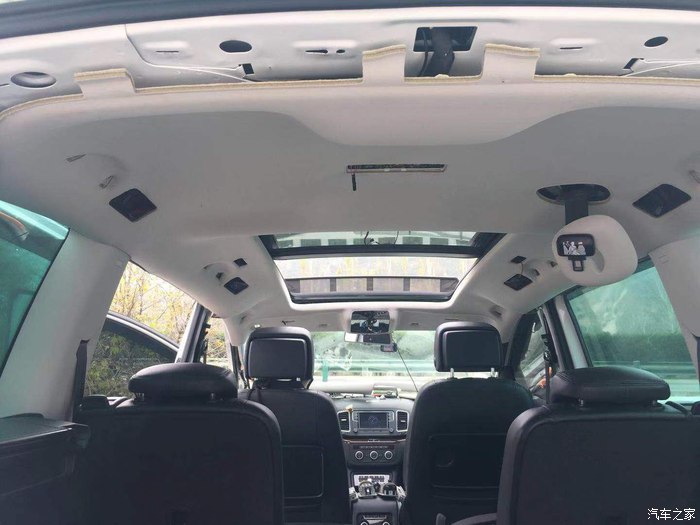

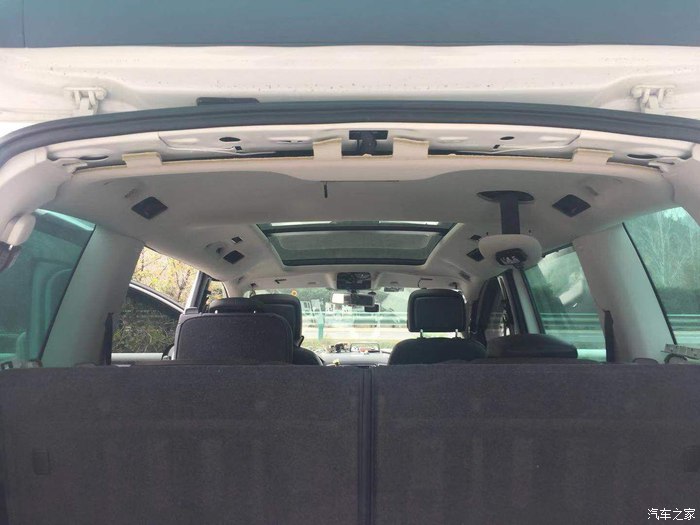

前面搞完了

D柱不敢硬来,后面先起开确保三个卡子出来后往右上推,右上出来了右下才能出来要不憋着劲,切记这不是拉,一定是往车头方向推,安装也一样右下有个塑料柱子,先把柱子卡到位在推,拆下来你一看就知到了

D柱左右同理,后风管

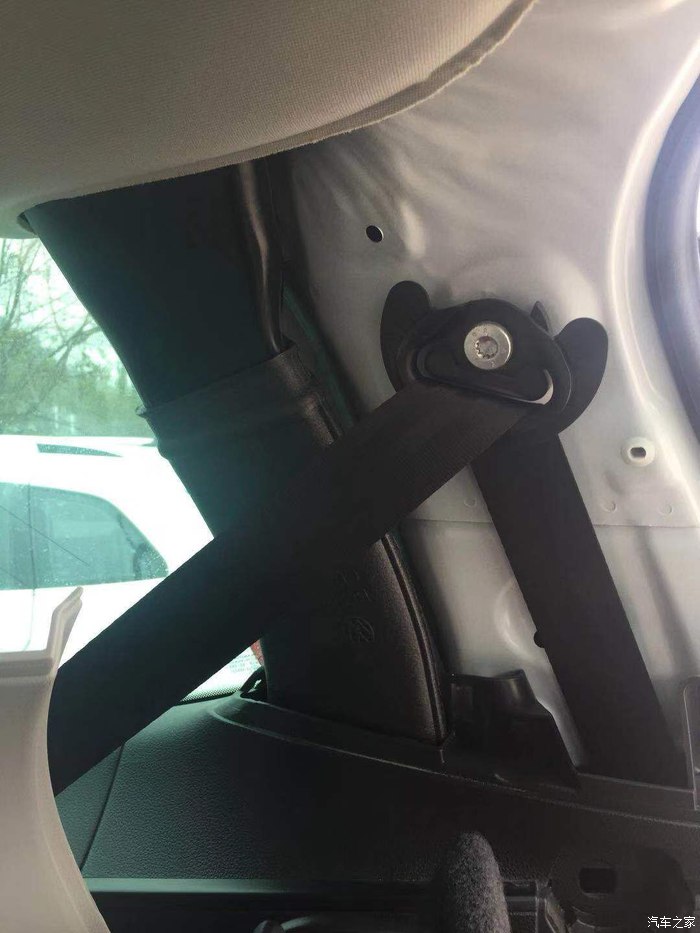

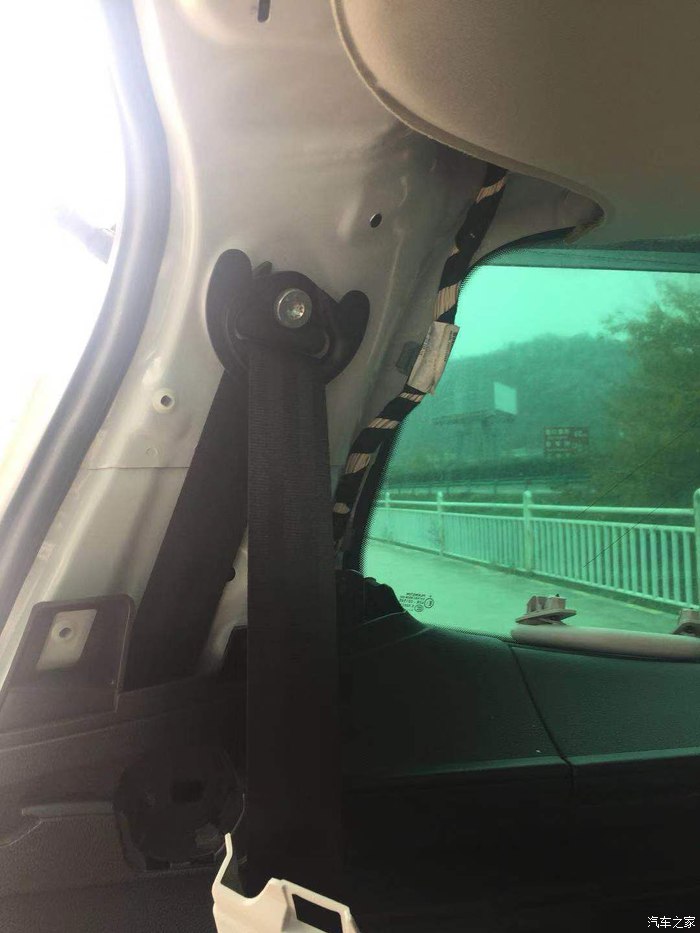

就剩C柱了

这里有个螺丝

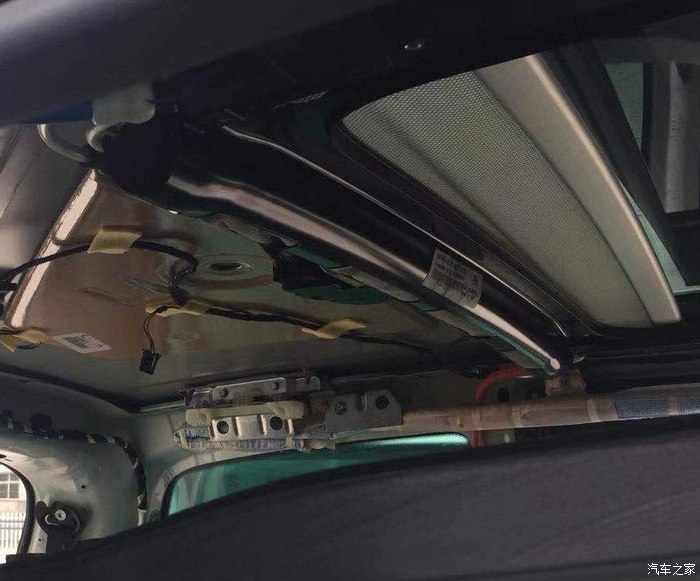

终于下来了

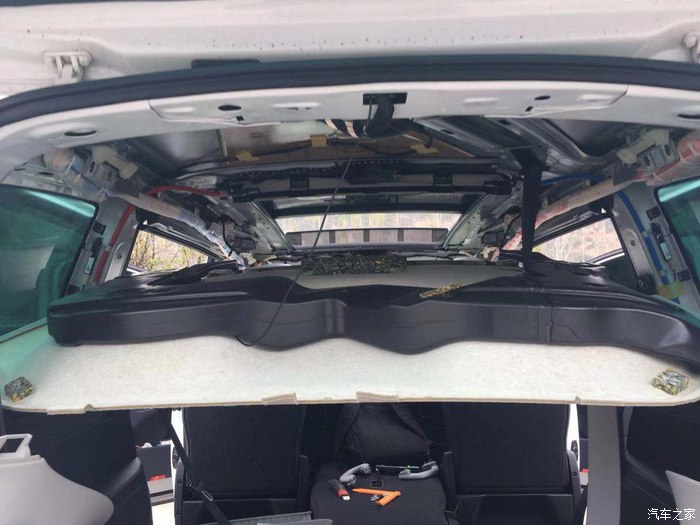

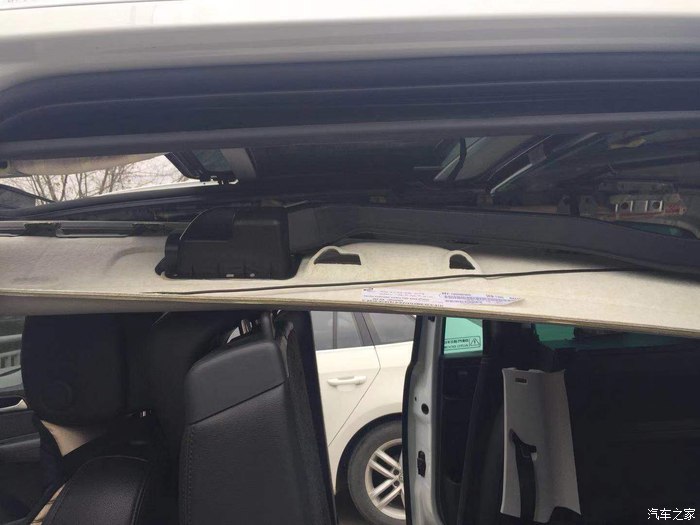

大顶一个人不敢抽出来容易折,用座椅顶着

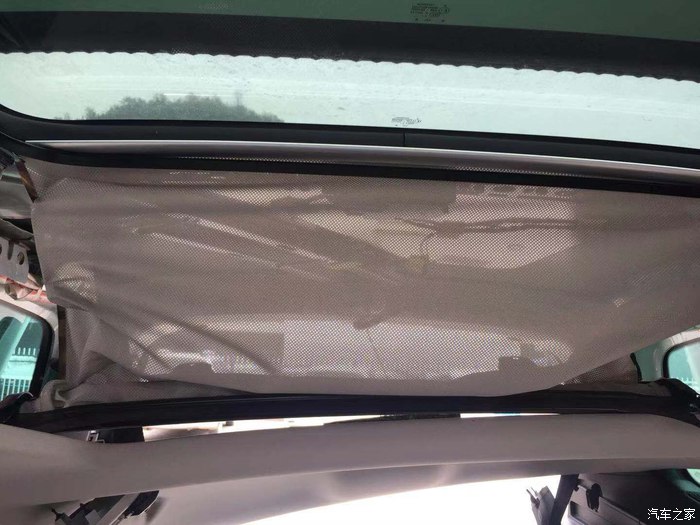

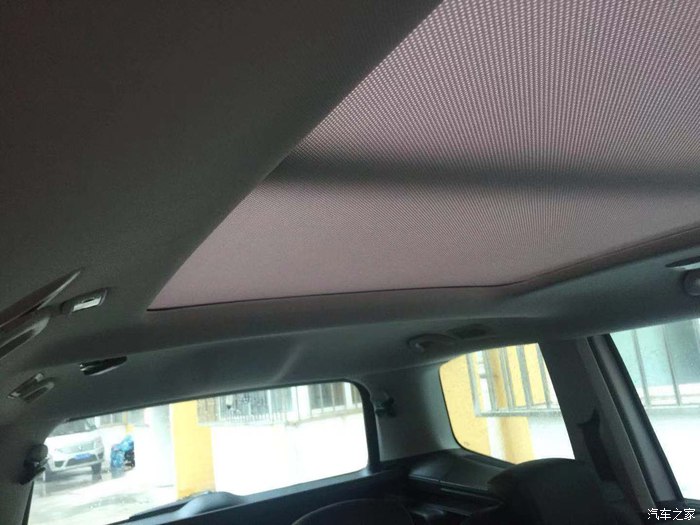

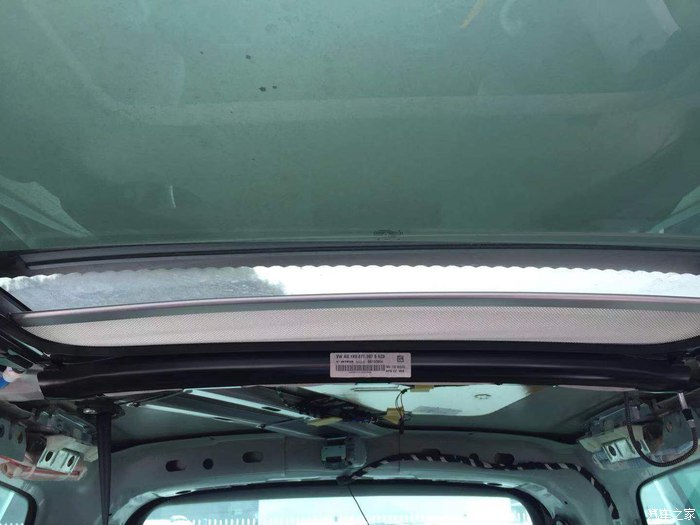

这就是今天的主角

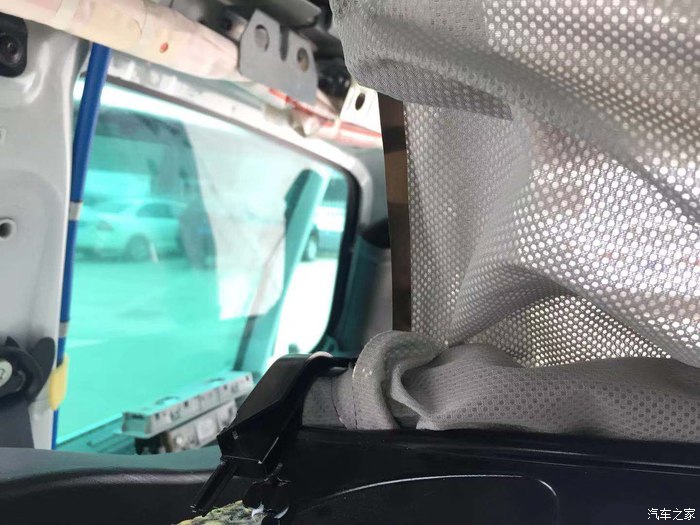

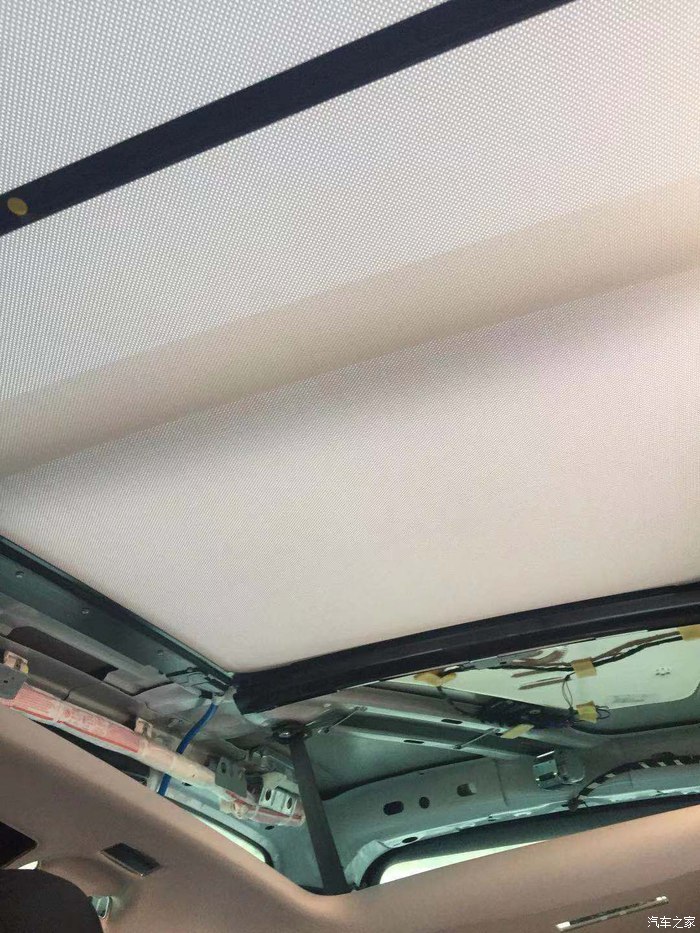

卷帘到这回不去了

开拆

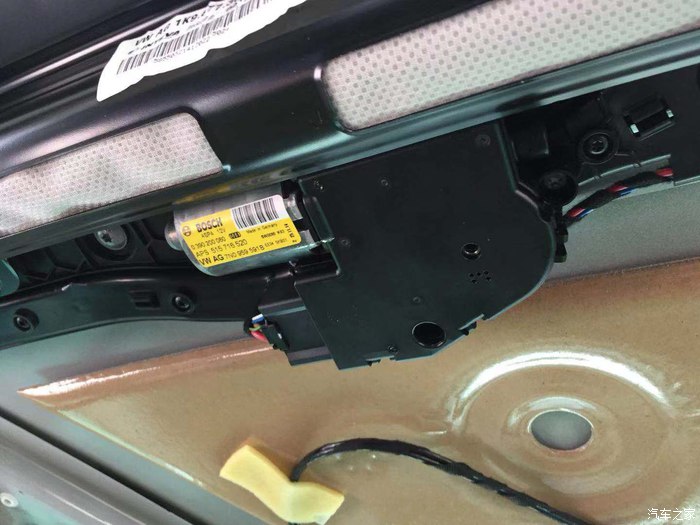

电机和卷线正常

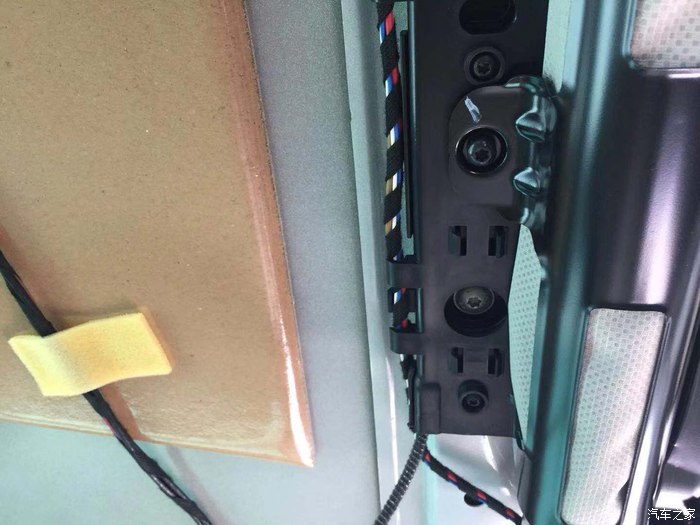

托卷帘的就两个螺丝

卷帘下来了

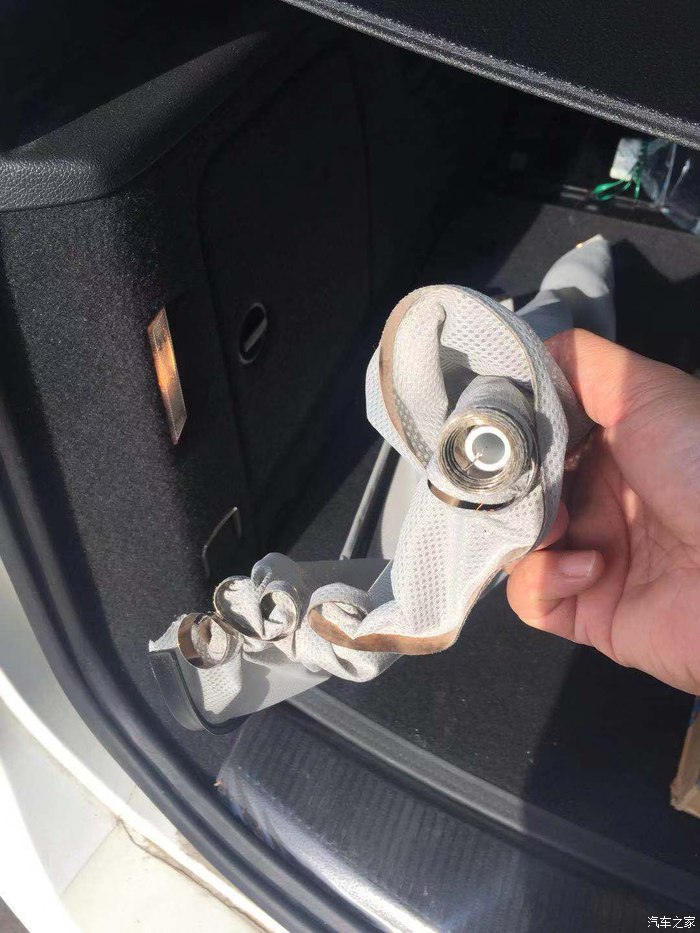

卷帘钢条都扭曲了

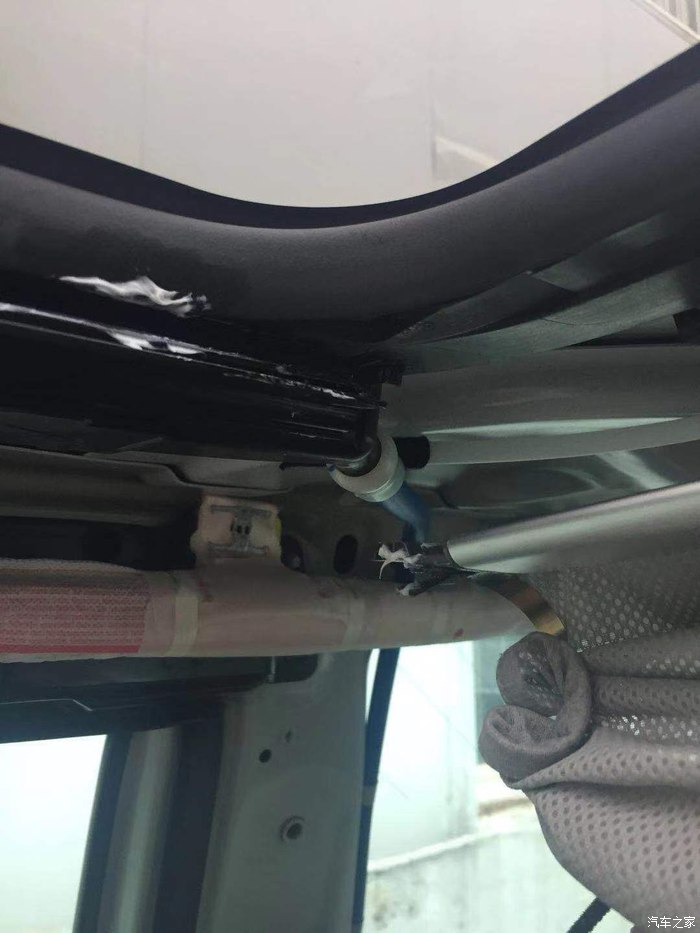

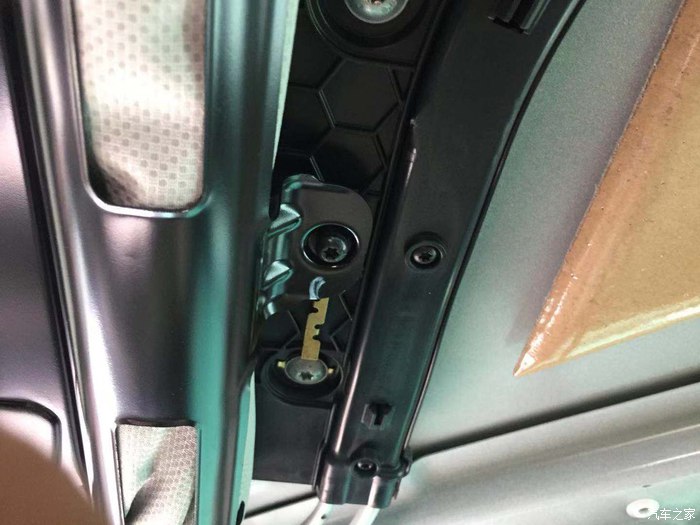

滑片从轨道下来这是最难的,因为顶棚在车内操作空间有限用到螺丝刀废了九牛二虎之力才下来,下来之后才看到滑轨后面有挡须要别一下,卷线头卡在滑片中间

卷帘槽

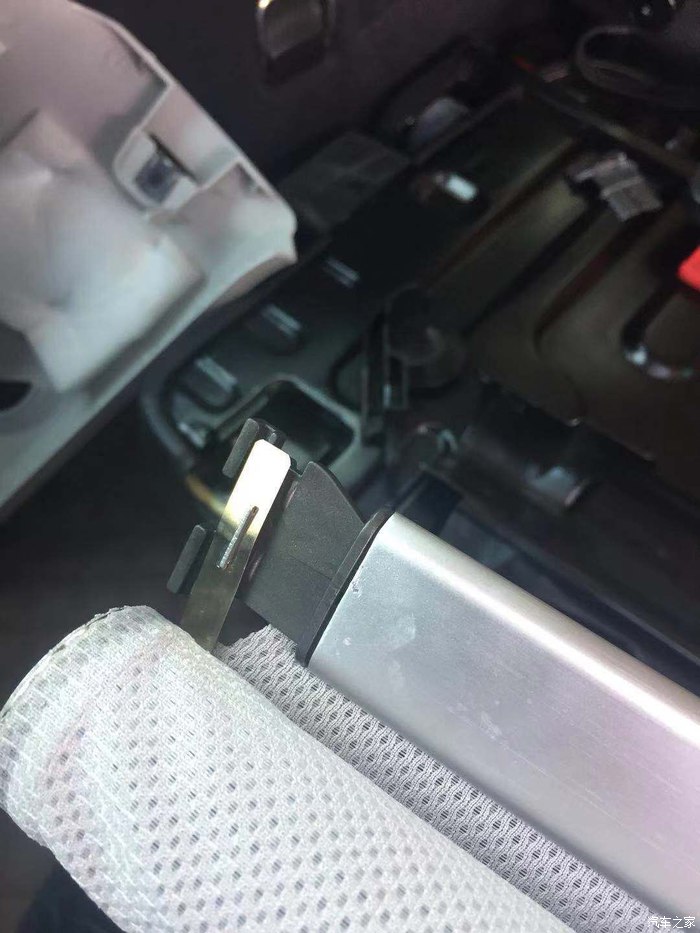

原来的铝板和滑片装上,卷帘铁片卡进去,滑片豁口就是卷线卡头的位置,切记安装时铁片入铁片槽、滑片入槽一半时卷帘线跟着进,一定要注意卷帘不能打开,要不就废了。

安装就按怎么拆的怎么装原则,因为还有事着急照片就没多拍,顺便把四个排水孔检查是否有松动

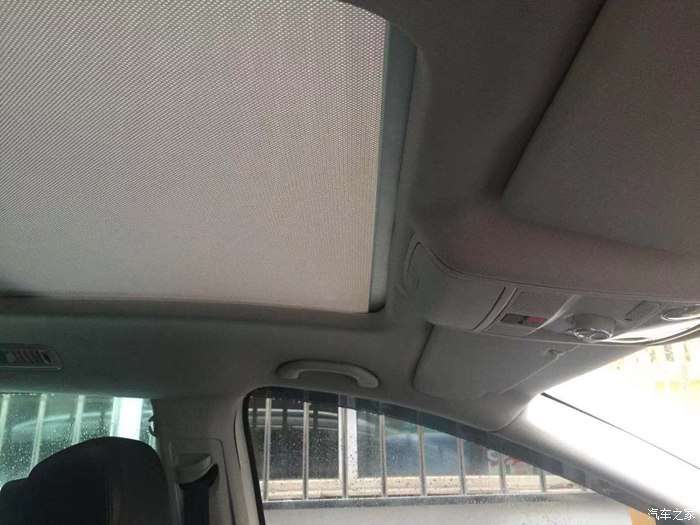

几乎完美

抽空加点润滑脂

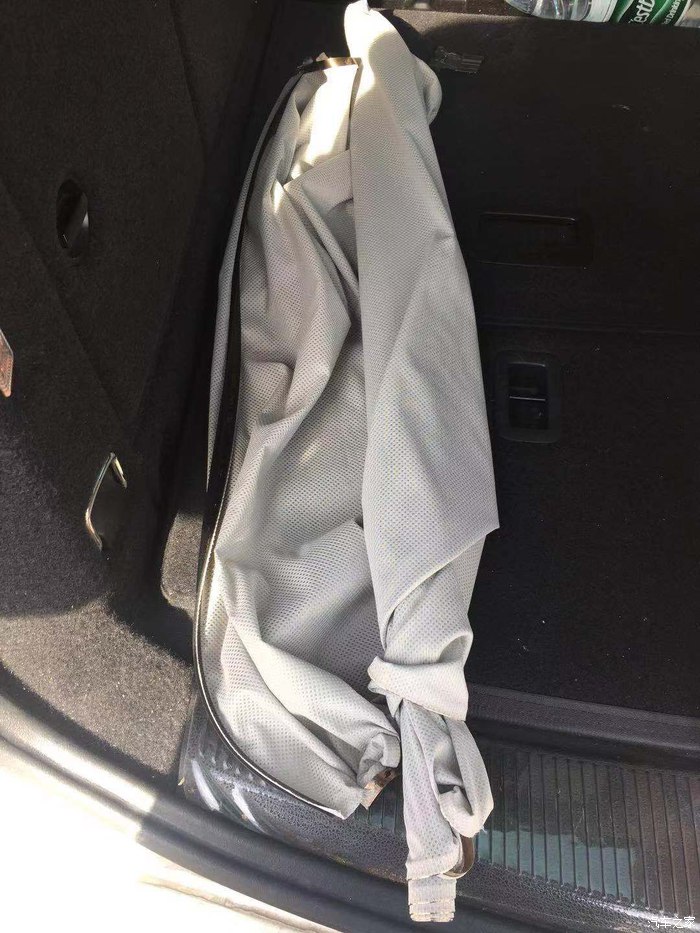

这就是换下来的卷帘

两天的成果展
