吉利博越自己动手更换空调滤芯详细教程

自己动手 2018-01-23 16:42:42

2016-2018款吉利博越原厂维修手册及电路图下载

上周北京的一场沙尘暴刮得天昏地暗飞沙走石日月无光,

想想我的博越开了好几个月,帝都的空气污染这么严重,

空调滤芯还扛得住吗?

不管怎样,先准备一个新的空调滤芯再说,

网上找了一个碳纤维的,价格挺实惠才25,比4S实惠太多,4s换一个要65呢,都是血汗钱啊,还是自己换吧 ^_^

其实蛮简单的,

一起来享受一下自己动手的乐趣吧

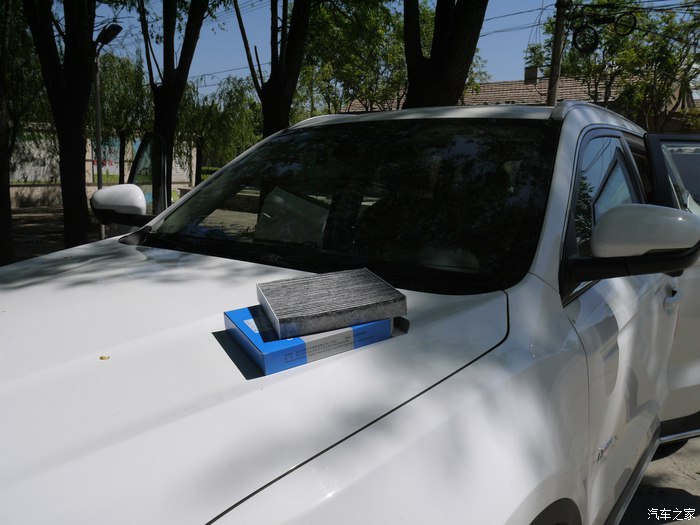

新买的空调滤芯

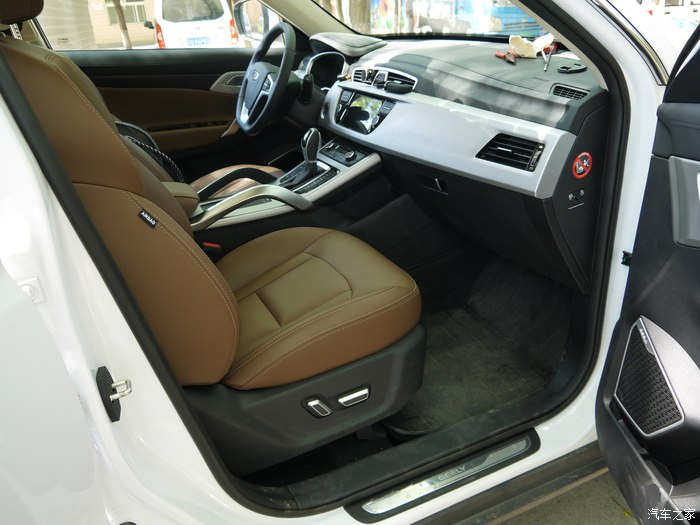

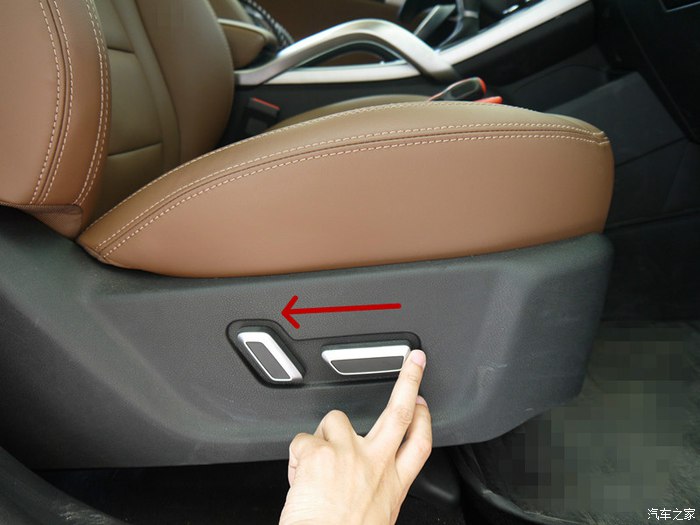

将座椅调到最靠后的位置,腾出空间,这样便于下面的施工作业

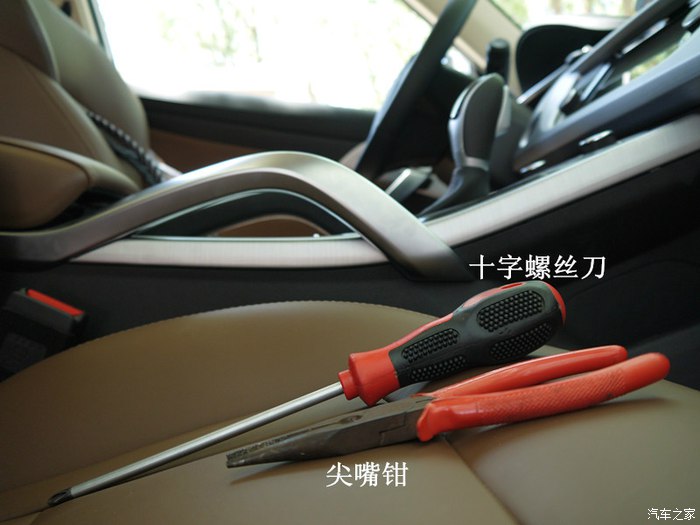

准备好工具

换空调滤芯很简单,有十字螺丝刀和尖嘴钳就ok了。

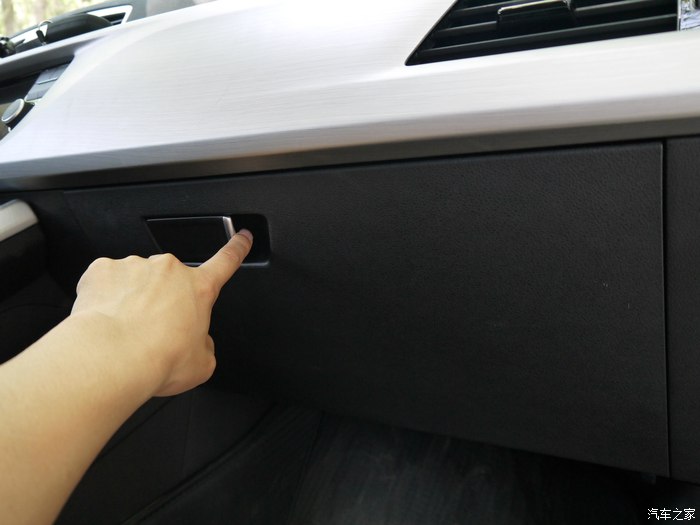

打开副驾驶手套箱


空调滤芯在手套箱的最里面,

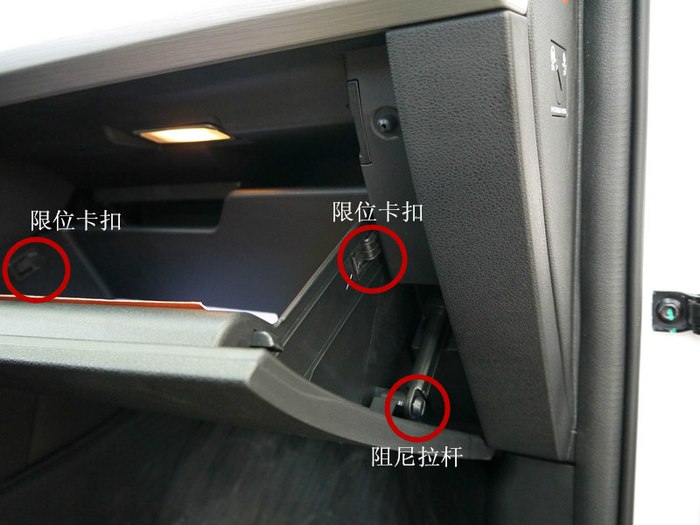

这里需要拆掉2个手套箱的限位卡扣和阻尼拉杆

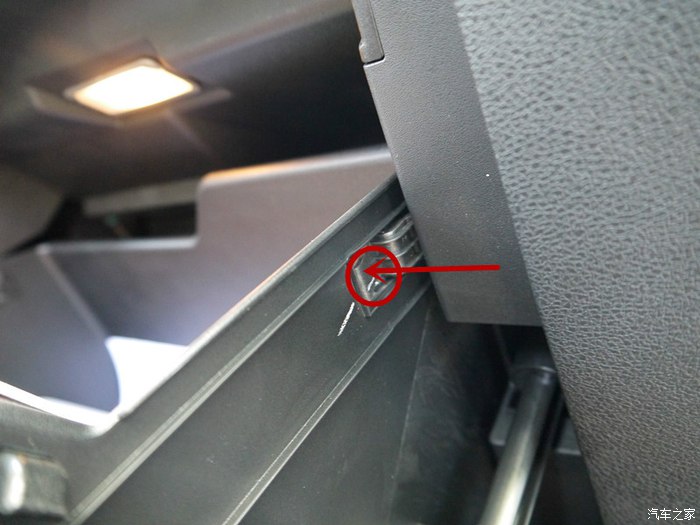

这就是限位卡扣:

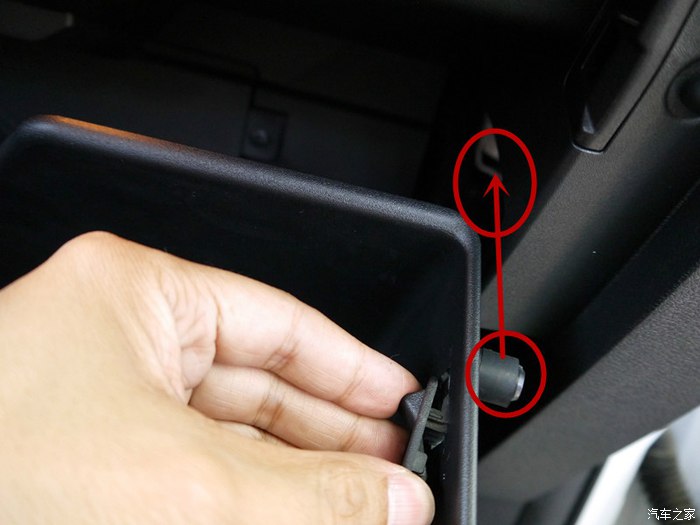

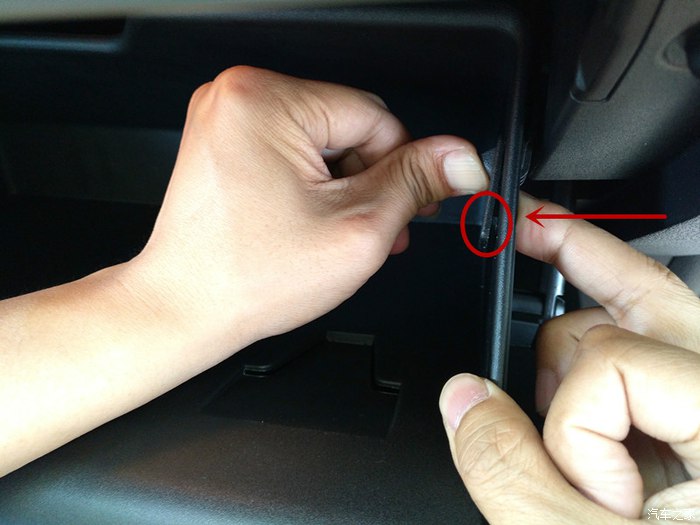

箭头所指的位置卡着,拆的时候用点力向内侧按


拆限位卡扣时需要用点力

向里按,拆这个的时候有一点点费力

拆左侧的限位卡扣时同样向手套箱内侧按就行了

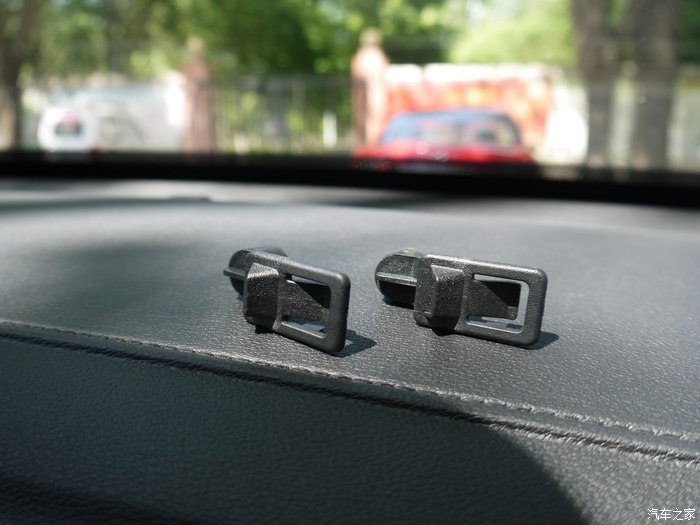

拆下来的限位卡扣

挺结实,不用担心拆坏

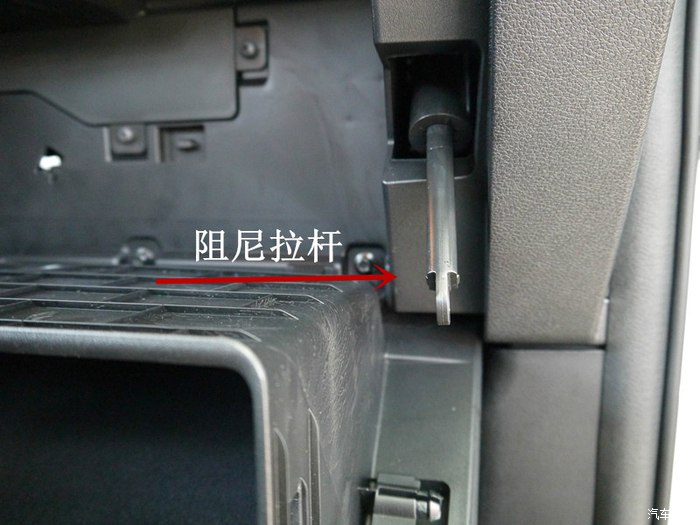

拆阻尼拉杆很轻松,

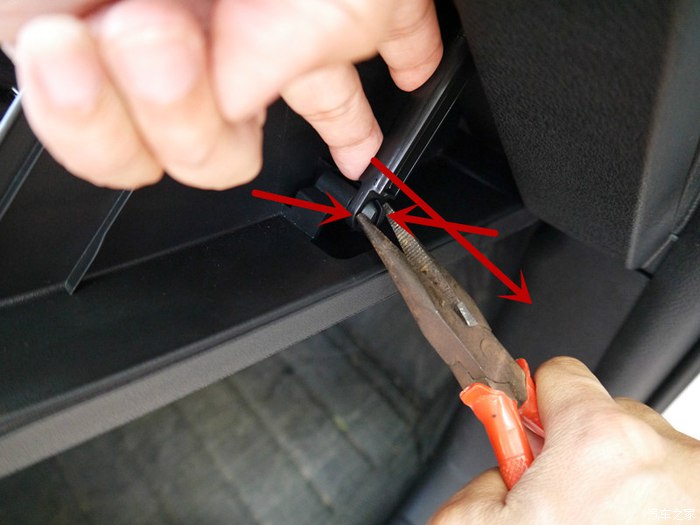

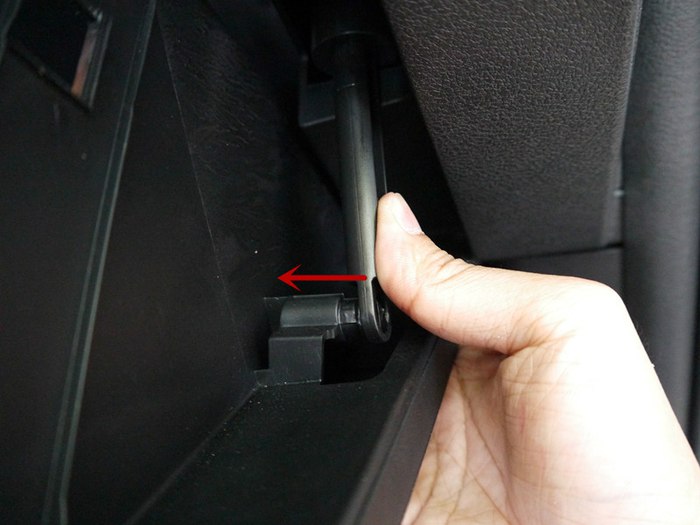

尖嘴钳夹住卡扣,手指向外推,很容易就下来了


阻尼拉杆的作用是让手套箱在打开时不会‘咣’一下掉下来,

而是缓缓打开,看着就有种高级感哦

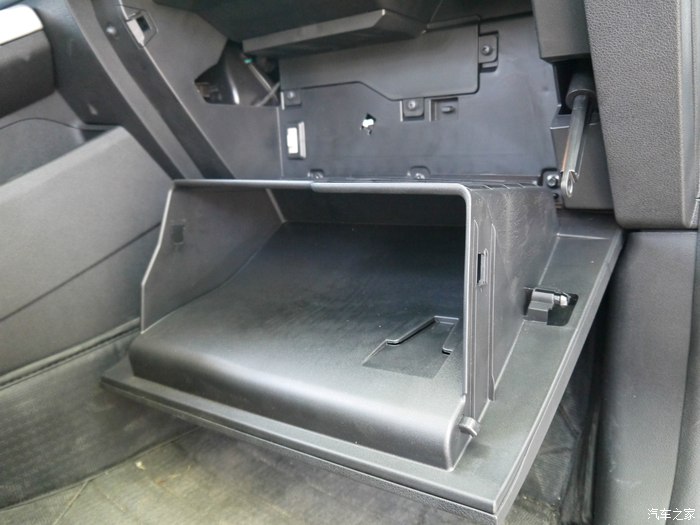

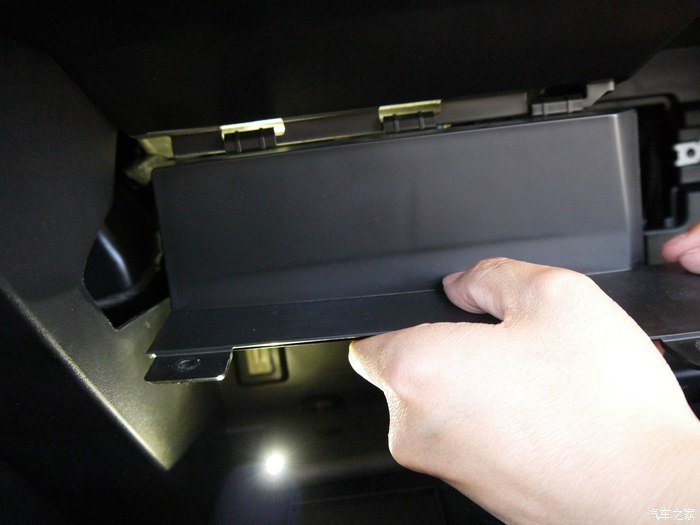

手套箱被拆开的样子

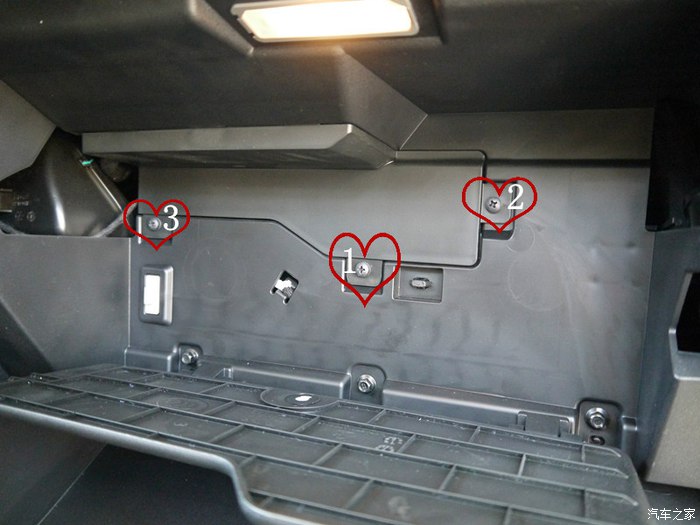

图中3个螺丝钉固定的盖板用十字螺丝刀拆下来

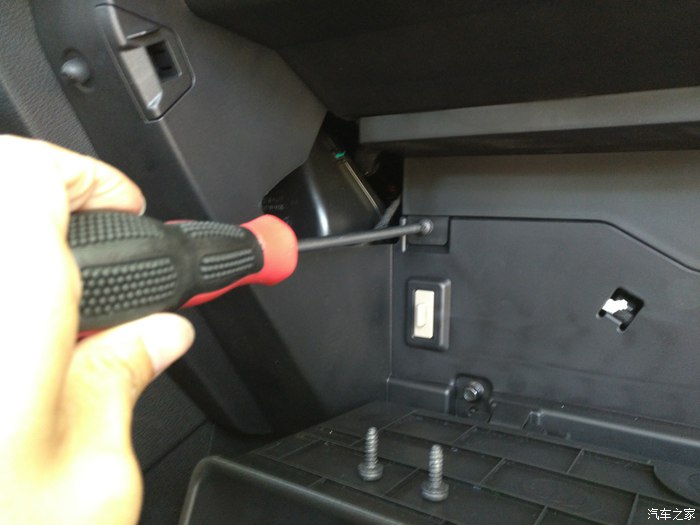

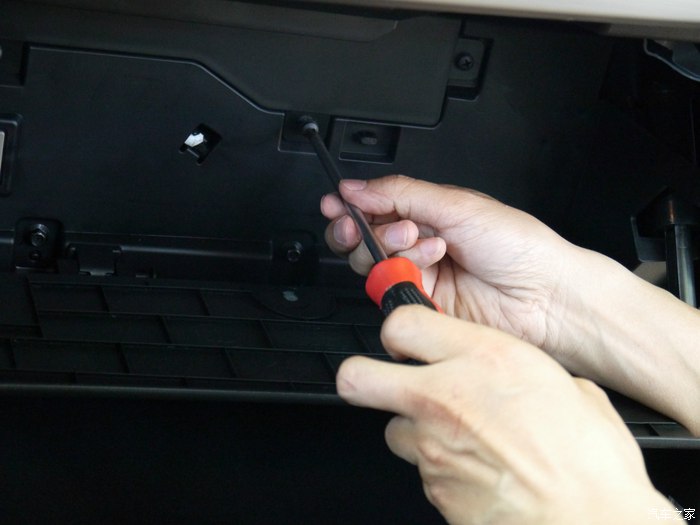

拆螺丝

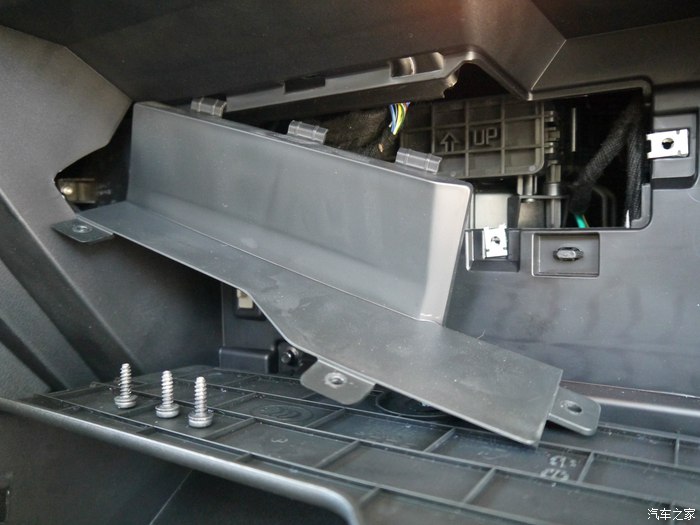

拆下的螺丝和盖板

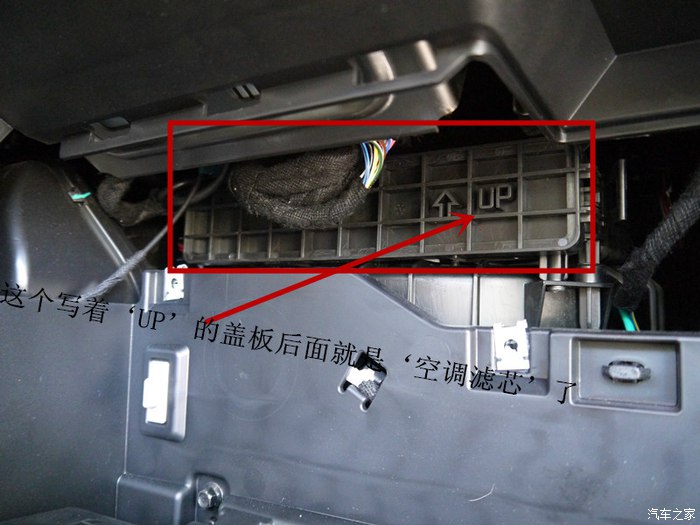

最后一关,这个写着‘UP’的盖板后面就是传说中的空调滤芯


这个盖板的两端各有一个卡扣,

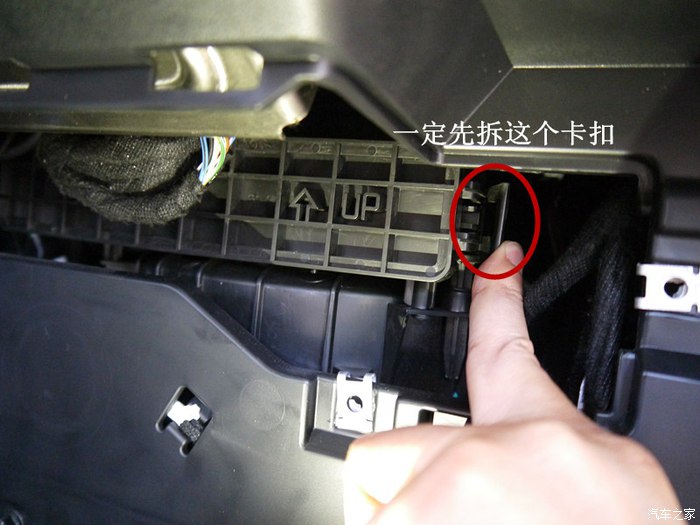

记住顺序,先拆右边,再拆左边,很轻松就能拿下来,

你要实在想不开非要从左边开始,那可真是累死都拆不下来

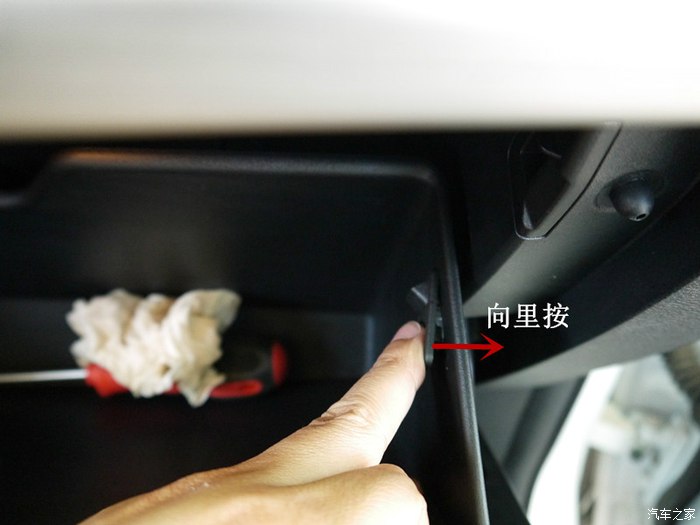

向里按,

很轻松打开卡扣

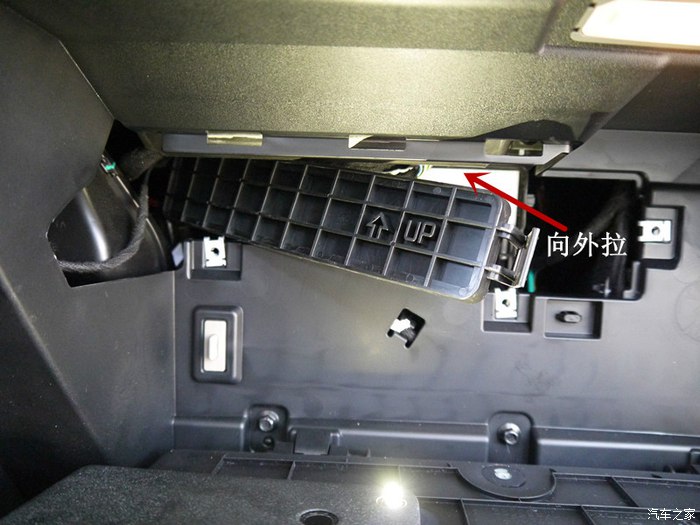

把盖板向外拉出一点

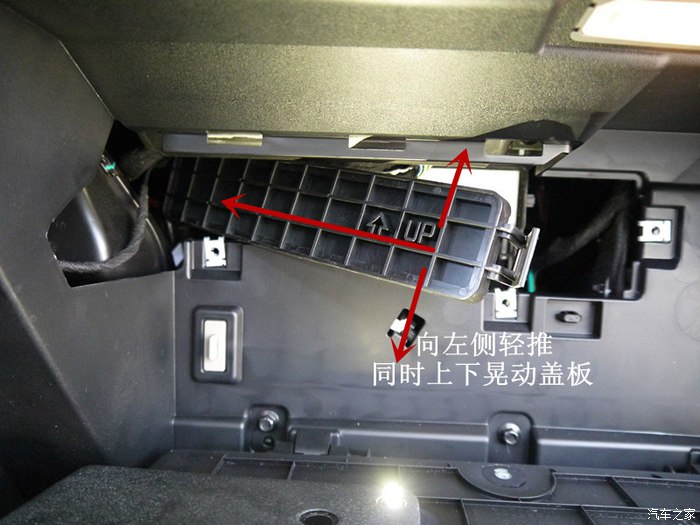

向左侧用点力,同时上下晃动,

左侧的卡扣轻松脱离

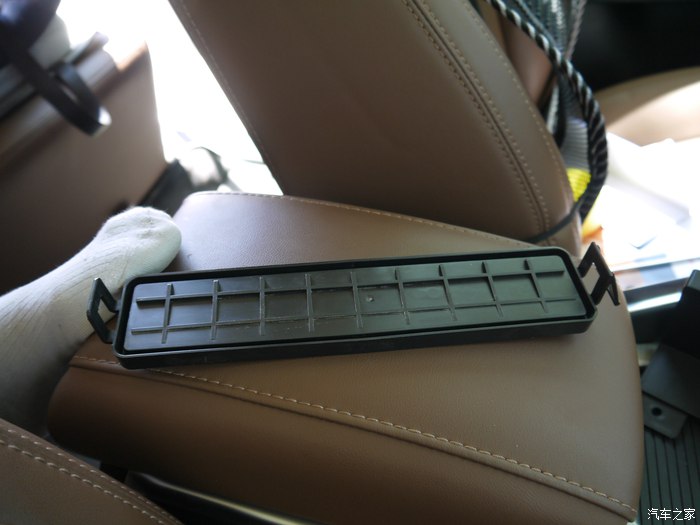

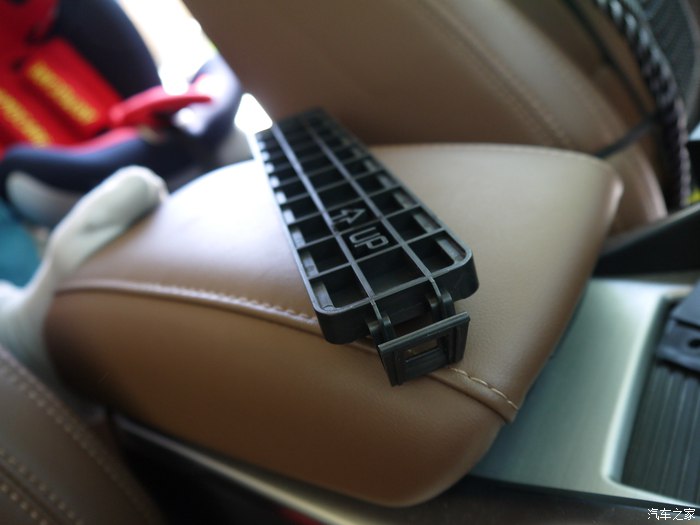

空调滤芯的盖板

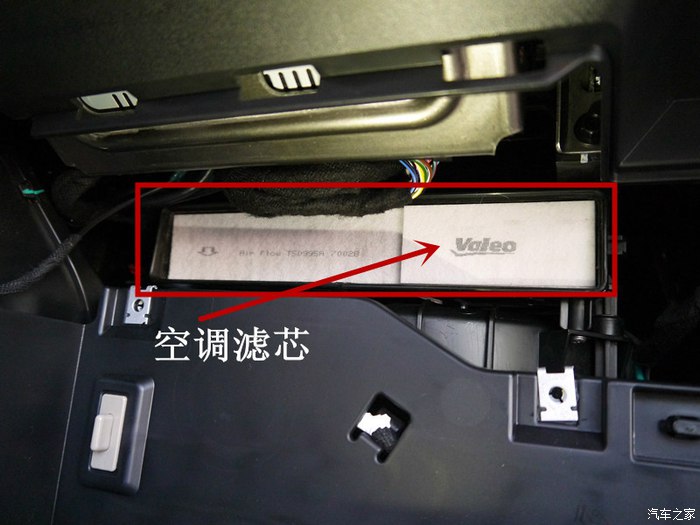

主角登场: 传说中的空调滤芯

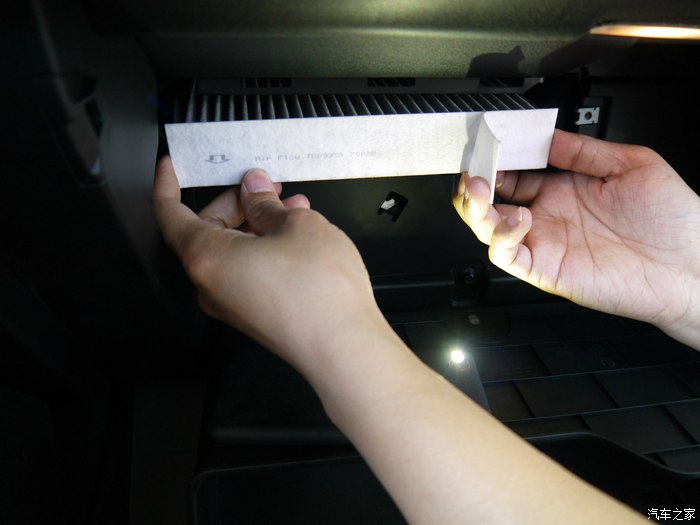

揭开白色纸片,

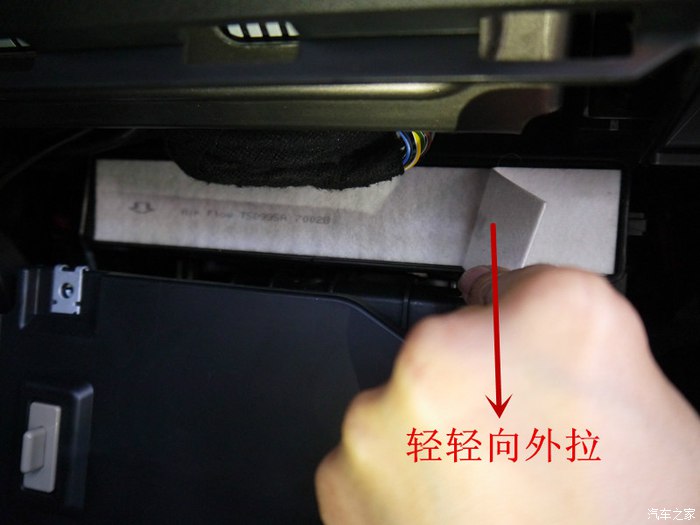

轻轻向外拉


出来了

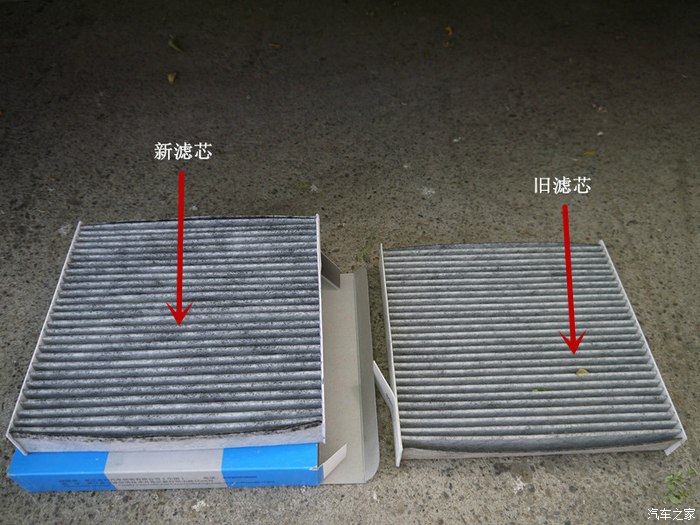

和我买的空调滤芯对比一下,

拆下来的滤芯已经有点发白,里面很多脏东西,但没有脏到需要更换的程度,

准备清理一下尘土和其他异物,用一段时间再更换新的

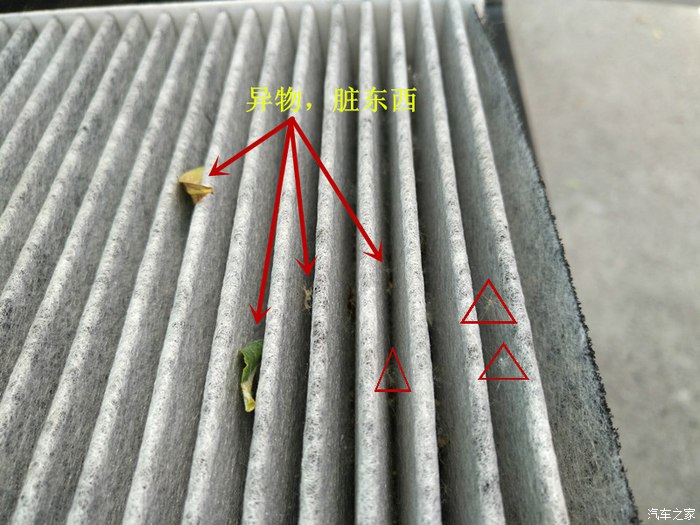

滤芯里的脏东西:

尘土,毛毛,树叶,

话说叶子是怎么跑进去的?

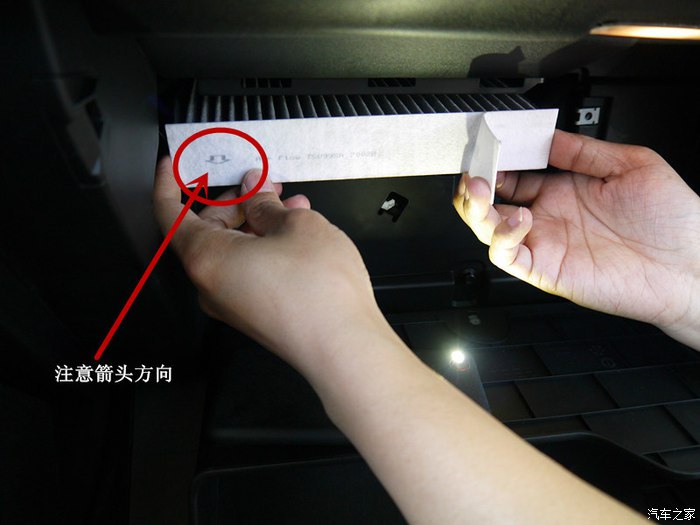

往回装的时候注意一下箭头的方向,

这东西是有分正反的

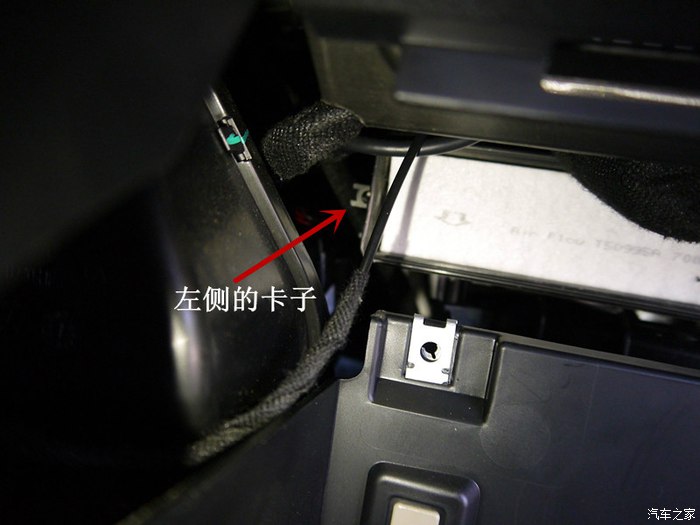

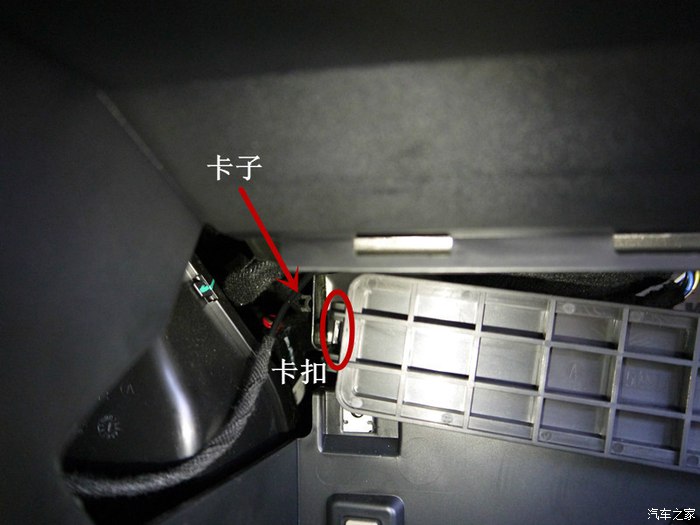

注意这个卡子


把滤芯盖板左侧卡扣扣进去

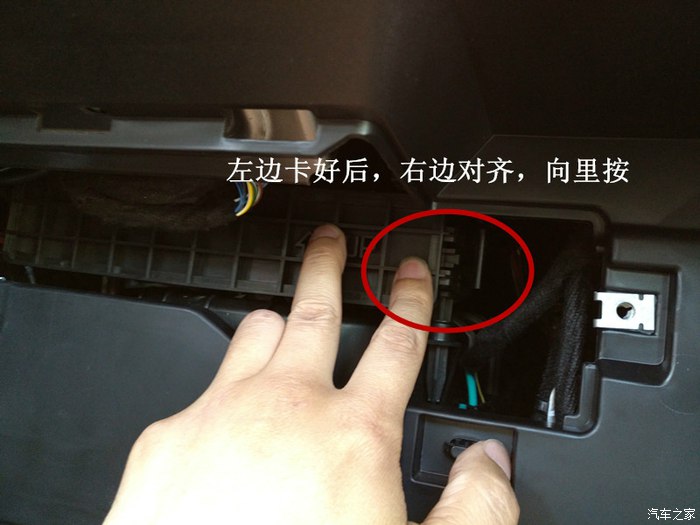

左边装好后,右边对齐,

往里轻按,卡扣扣住

安装外面的盖板,扣好,上螺丝

拧紧


手套箱的阻尼拉杆装好,

往里按一下,轻松搞定


安装限位卡扣,

让卡扣的安装孔对齐里面限位器的卡槽再装限位卡扣

装好,用力按进去,左边同样操作

ok,完工

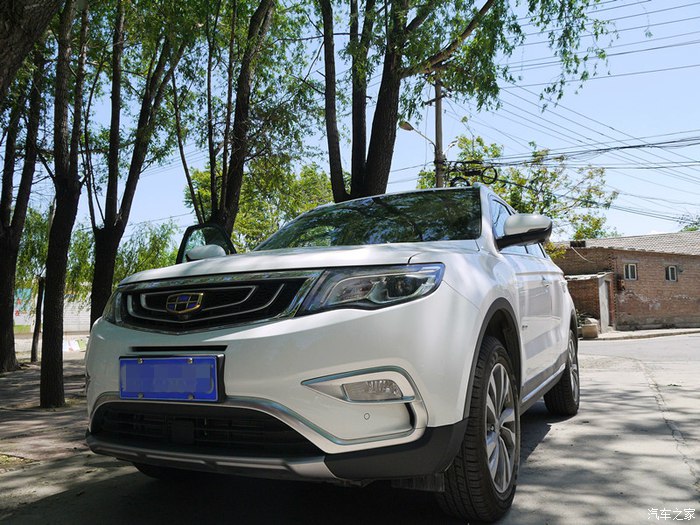

帅照镇楼!
